Преобразователь для управления насосно-вентиляторными нагрузками ESQ-210
Частотный преобразователь ESQ-210
Назначение:
Компактный преобразователь частоты с SVPWM управлением двигателем для применения в вентиляционных системах и работы с насосным оборудованием малой мощности.

Преимущества:
  • Монтаж на DIN-рейку
  • Простота настройки и подключения
  • RS-485
  • Встроенный ЭМС фильтр

Номинальная мощность
0,4-2,2 кВт, 220 В, 1 ф.
0,75-22 кВт, 380 В, 3 ф.
Номинальные токи
МодельПолная мощность, кВаНоминальный выходной ток, АПрименяемый двигатель, кВт
Напряжение питания 220В (-15%~20%), 1 ф.
ESQ-210-2S-0.4K
12,30,4
ESQ-210-2S-0.7K
1,54,70,75
ESQ-210-2S-1.5K
3,07,51,5
ESQ-210-2S-2.2K
4,0102,2
Напряжение питания 380 В (-15%~20%), 3 ф.
ESQ-210-4T-0.7K
1,52,30,75
ESQ-210-4T-1.5K
3,03,71,5
ESQ-210-4T-2.2K
4,052,2
ESQ-210-4T-4K
5,98,54
ESQ-210-4T-5.5K
8,9125,5
ESQ-210-4T-7.5K
11177,5
ESQ-210-4T-11K
172411
ESQ-210-4T-15K
213015
ESQ-210-4T-18.5K
243718,5
ESQ-210-4T-22K
304522
Спецификация
Напряжение питания Частота 50/60 Гц
Напряжение 1 ф. 220 В (180-260 В), 3 ф. 380В (330-460 В)
Выходное напряжение Частота 0,1-400 Гц
Напряжение 1 ф. 0-220 В, 3 ф. 0-380 В
Метод управления двигателем SVPWM
Параметры управления двигателем Точность задания частоты Цифровая установка 0,1 Гц, аналоговая установка 0,1% от макс. выходной частоты
Отклонение выходной частоты 0,1 Гц
U/F управление Тип кривой выбирается по нагрузке
Характеристики крутящего момента Пусковой момент может быть увеличен до 150% с 5 Гц
Перегрузочная способность 150% от номинального тока в течение 1 минуты
Время разгона/ торможения 0~999 секунд
Параметры управления ПЧ Установка частоты С пульта управления Встроенным потенциометром
По внешним сигналам Внешним потенциометром 5 кОм/0,5 Вт, внешним аналоговым сигналом DC 0~+10В, внешним аналоговым сигналом 4~20 mA,
с внешних цифровых (дискретных) входов, через RS-485
Запуск С пульта управления Кнопки RUN/STOP
По внешним сигналам Клеммы FWD, REV, S1, S2 (сигналы на данные клеммы могут быть скомбинированы для обеспечения различных режимов работы). Запуск через RS-485
Цифровые входы 4
Релейные выходы 1 (250 VAC/30 МВС/3А)
Аналоговый вход 1 (0-10VDC или 4-20 mA)
Прочее Встроенный ЭМИ фильтр, принудительное охлаждение, RS-485 MODBUS, монтаж на DIN-рейку, опциональный выносной пульт управления

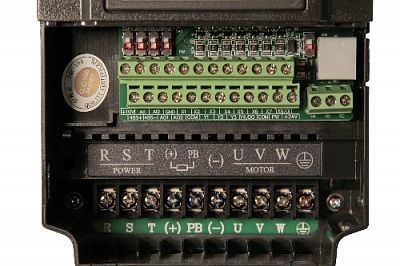

Основная схема электрических соединений ESQ-210
Схема соединения ESQ-210
Габаритные размеры ESQ-210
Габаритные размеры ESQ-210
Габаритные размеры ESQ-210
Габаритные размеры ESQ-210
Габаритные размеры ESQ-210
Модельный ряд преобразователей частоты ESQ-210
Модели: ESQ-210-2S-0.4K, ESQ-210-2S-0.7K, ESQ-210-2S-1.5K, ESQ-210-2S-2.2K, ESQ-210-4T-0.7K, ESQ-210-4T-1.5K, ESQ-210-4T-2.2K, ESQ-210-4T-4K, ESQ-210-4T-5.5K, ESQ-210-4T-7.5K, ESQ-210-4T-11K, ESQ-210-4T-15K, ESQ-210-4T-18.5K, ESQ-210-4T-22K
